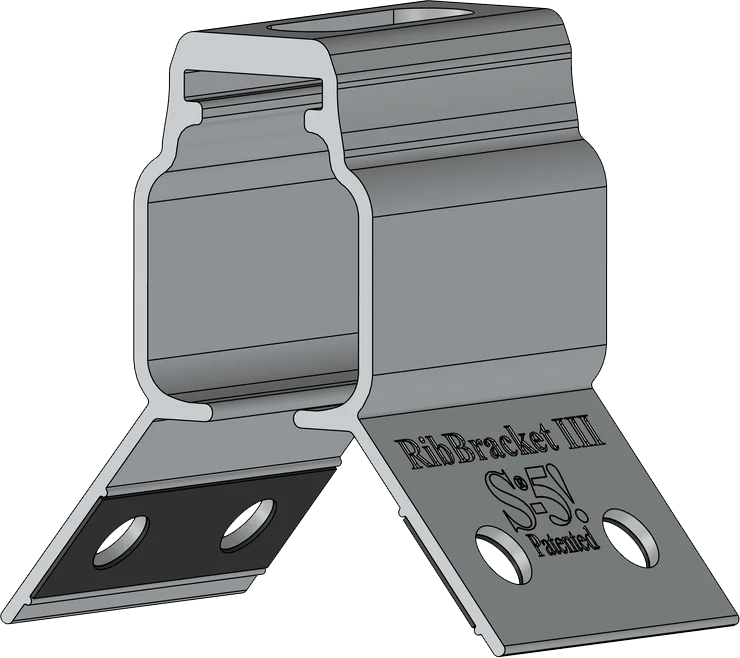

Abrazadera S-5 para fijación en lámina trapezoidal RibBracket III
Estructura y montaje
Referencia: SMOS501S128
Marca: S-5
Modelo: S-5-RibBracket-III
Soporte RibBracket III para fijación sobre nervaduras de lámina trapezoidal. Su cuerpo de aluminio incorpora dos juntas EPDM y una ranura superior para el montaje con PVKIT sin rieles. Esta variante mide 64.1 mm de ancho y 66.3 mm de alto según el plano. La familia RibBracket no debe utilizarse para montar rieles mediante L-Foot; debe comprobarse la geometría de la cubierta antes de elegirla.
Datos técnicos revisados
- Variante
- RibBracket III
- Material
- Aluminio 6005A T61
- Dimensiones del plano
- 64.1 × 44.5 × 66.3 mm
- Sellado
- Dos juntas EPDM aplicadas de fábrica
- Ranura superior
- 0.40 × 1.25 pulgadas según plano
- Puntos de fijación
- Cuatro
- Herrajes indicados en el plano
- Tuerca M8-1.25 y cuatro tornillos inoxidables de 1/4 × 1 pulgada, cabeza hexagonal 5/16
- Restricción de montaje
- No utilizar para rieles fijados mediante L-Foot
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
