Abrazadera final S-5 para lámina trapezoidal métalica
Estructura y montaje
Referencia: SMOS501S125
Marca: S-5
Modelo: S-5-ProteaPv-EDGE

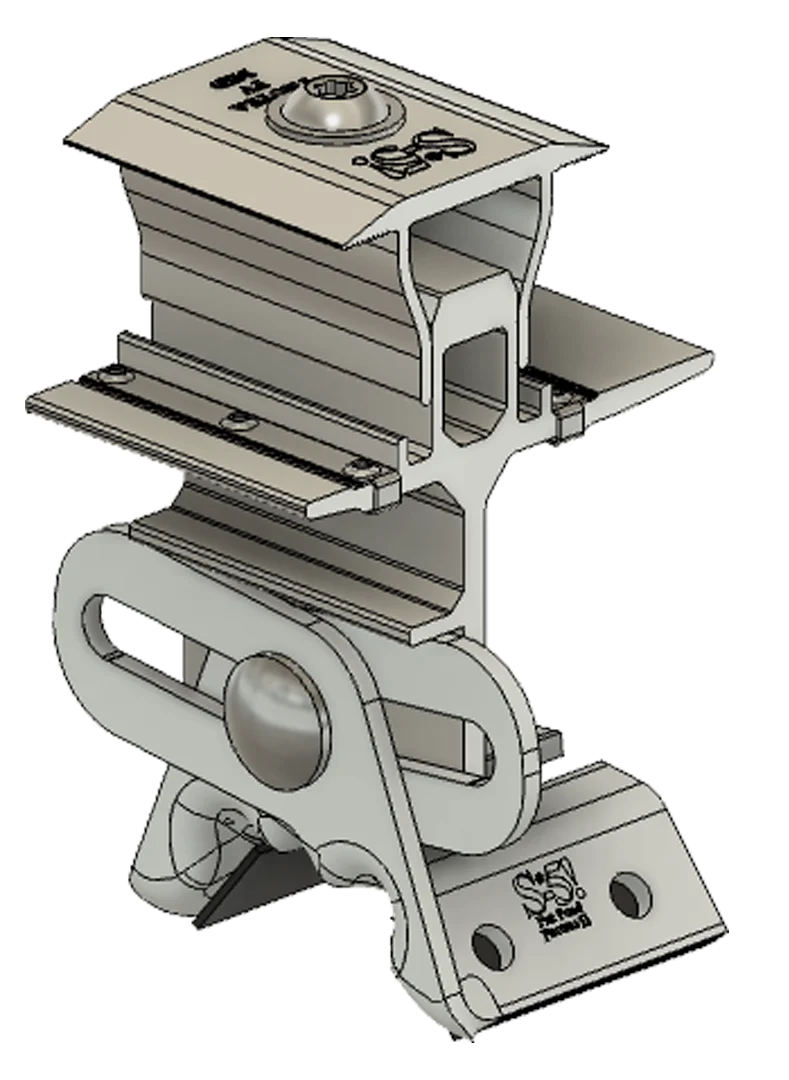

Conjunto Protea PV Edge Grab para fijación final en el extremo del arreglo sobre cubierta metálica trapezoidal. El plano lo indica para módulos de 28 a 40 mm de espesor y muestra mordaza, cuerpo Protea PV, inserto de puesta a tierra y patas Protea II. La geometría de la cubierta y los puntos de sujeción del módulo deben verificarse para la instalación.
Datos técnicos revisados
- Posición
- Final
- Espesor de módulo indicado
- 28–40 mm
- Materiales del plano
- Aluminio serie 6000 y acero inoxidable 304
- Perno de mordaza
- M8 de 30 mm, accionamiento T30
- Tuerca
- M8 hexagonal con brida; accionamiento de 13 mm
- Conexión equipotencial
- Inserto de puesta a tierra representado en el conjunto
- Patas del montaje
- Protea II según plano
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
