Abrazadera S-5-MX-MINI para lámina engargolada KR-18, KR-24
Estructura y montaje
Referencia: SMOS501S107
Marca: S-5
Modelo: S-5-MX-MINI

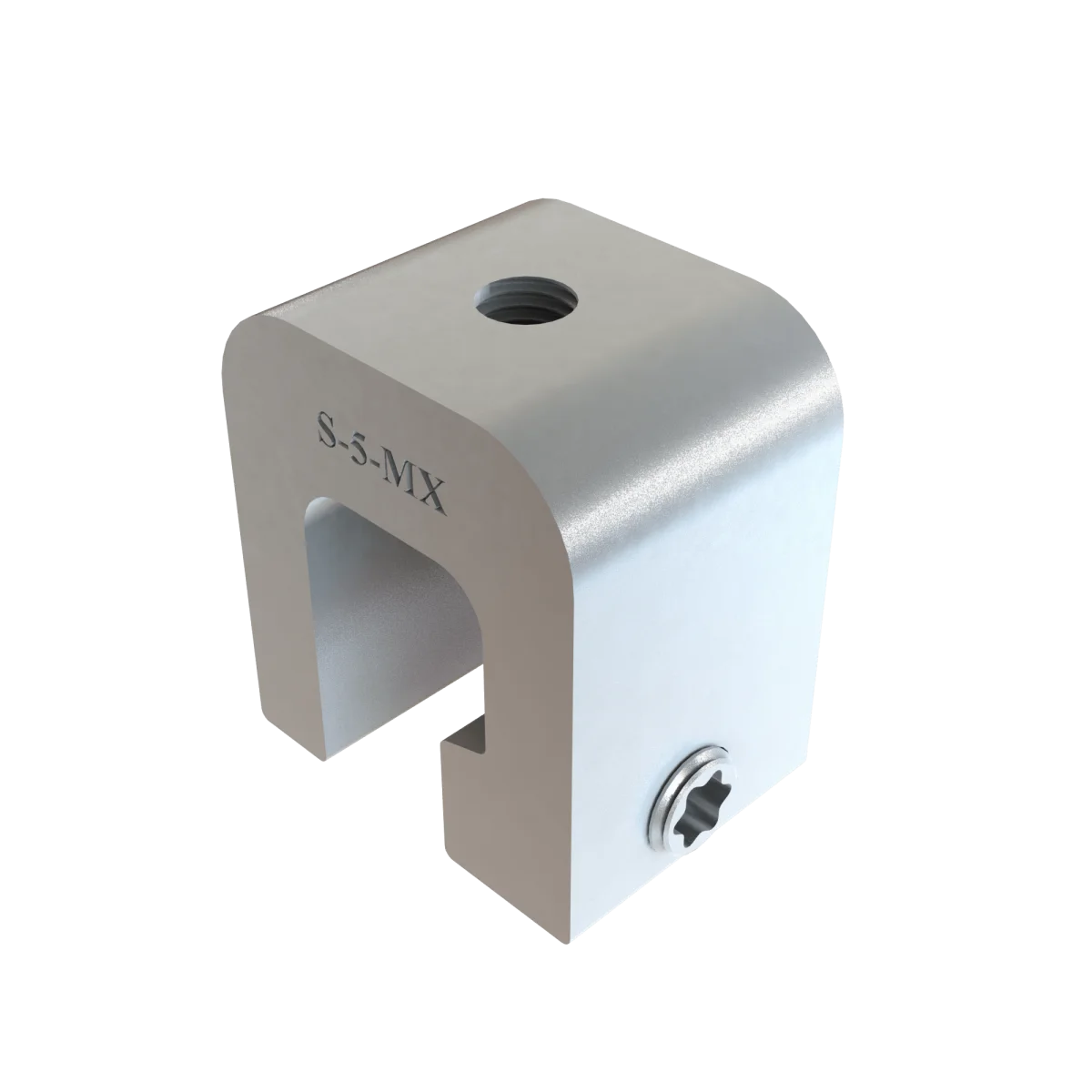

Abrazadera compacta S-5-MX Mini para engargolados simples o dobles. El plano enlazado por el proveedor muestra un cuerpo de aluminio con un tornillo lateral y un orificio superior M8-1.25 para conectar el accesorio. El perno superior no está incluido en ese plano; el montaje y la capacidad dependen del perfil de techo utilizado.
Datos técnicos revisados
- Variante
- MX Mini
- Material del cuerpo
- Aluminio 6061M T6 según plano
- Dimensiones del cuerpo
- 38.1 × 30 × 35.5 mm
- Rosca superior
- M8-1.25
- Tornillo de fijación
- Uno 3/8-24 × 0.800 pulgadas; hexágono Allen 3/16 según plano de 2019
- Perno superior
- No incluido según plano
- Peso estimado del conjunto
- 87.5 g
- Referencia documental
- Plano KR-B-1-B, 23/04/2019
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
