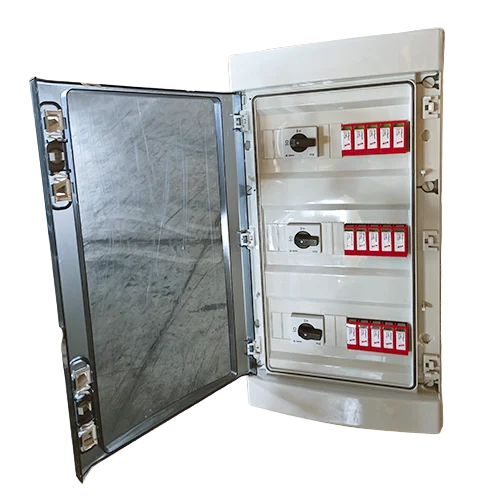

Caja combinadora Merz, 6 MPPTs, 12 entradas, 12 salidas, 20A, 1005VDC con supresor
Protecciones, medición y tableros
Referencia: PYMMEZ1S141
Marca: MERZ
Modelo: CCM-6-12-12-20-1005TLS
Caja MERZ de corriente continua para hasta seis MPPT, con doce entradas y doce salidas de strings. Integra seccionamiento y protección contra sobretensiones tipo 2 en gabinete de policarbonato IP65. Esta variante admite 20 A por string y 40 A por MPPT, con una tensión máxima del conjunto de 1005 V CC; no debe confundirse con la versión de 16 A.
Datos técnicos revisados
- Código del fabricante
- MSB-61212-20-1005-CDC-EXEL
- MPPT máximos
- 6
- Strings de entrada / salida
- 12 / 12
- Tensión máxima del conjunto
- 1005 V CC
- Corriente máxima por string
- 20 A
- Corriente máxima por MPPT
- 40 A, 20 A por string
- Protección contra sobretensiones
- Tipo 2
- UCPV del supresor
- 1170 V CC; no es la tensión máxima de la caja
- Nivel de protección UP
- ≤4 kV
- Sección de terminal
- 1.5–10 mm²
- Gabinete
- Policarbonato, IP65
- Resistencia al impacto
- IK08
- Temperatura ambiente
- −25 a +40 °C
- Dimensiones frontales del plano
- 309 × 586 mm (ancho × alto)
- Precableado
- No modificar el cableado de fábrica
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
