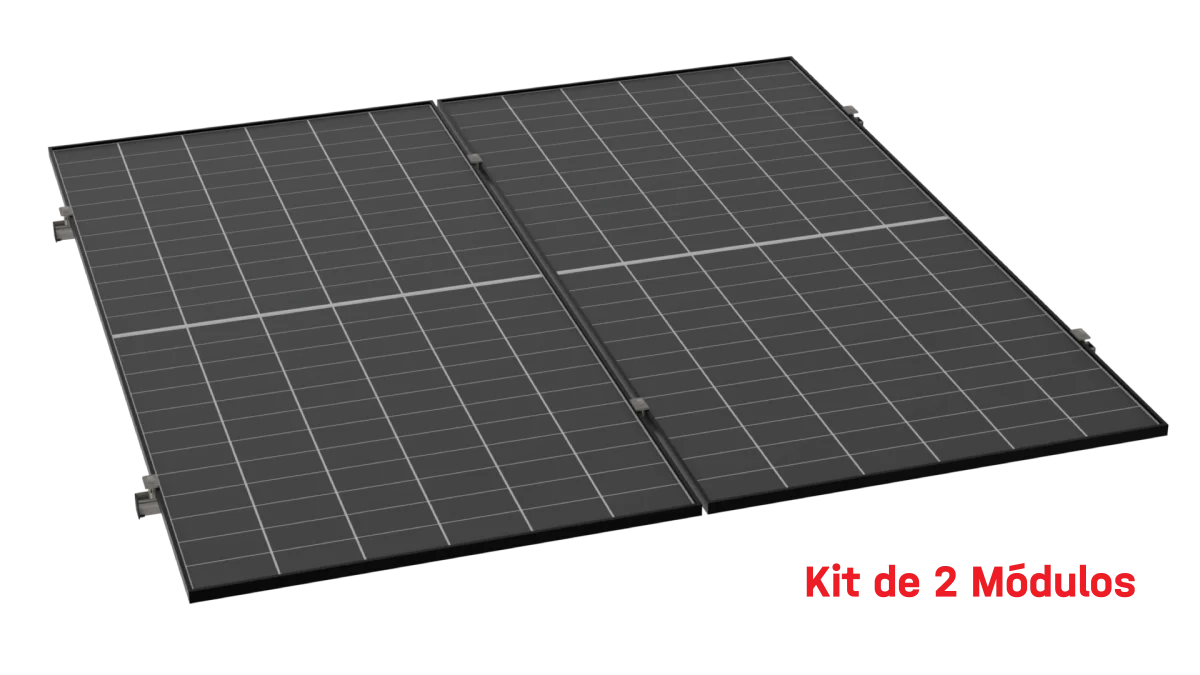

Kit K2 CrossRail para 2 paneles a 0°, hasta 1134 mm, variante R
Estructura y montaje
Referencia: SMOK2S296
Marca: K2 SYSTEMS
Modelo: K2-CR-2P-1134-R
Kit CrossRail Dual Rail K2-CR-2P-1134-R, ofrecido para 2 paneles a 0° y ancho de módulo de hasta 1134 mm. Su referencia aparece en el plano con un arreglo de 1 × 2 y 3 soportes L-Foot por fila de riel. Para esta configuración, el esquema indica una separación S de 0.75 m y un tramo S1 de 0.43 m. Estas cotas describen el montaje dibujado: no son cantidades totales del paquete ni sustituyen la validación de la cubierta, los anclajes y las zonas de sujeción del módulo.
Datos técnicos revisados
- Arreglo del plano
- 1 × 2 módulos
- Inclinación comercial indicada
- 0°
- Ancho de módulo del plano
- 1134 mm
- Variante
- R
- L-Foot por fila de riel (según plano)
- 3 soportes
- Cota S del plano
- 0.75 m
- Cota S1 del plano
- 0.43 m
- Cota C del plano
- 1.36 m
- Largo de módulo E representado
- 2.465 m
- Alcance de las cotas
- Configuración del plano; validar para el proyecto
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
