Conector fotovoltaico JA QC4
Cableado, conectores y canalización
Referencia: SINJAS1S204
Marca: JA SOLAR
Modelo: JA-Connector_QC4

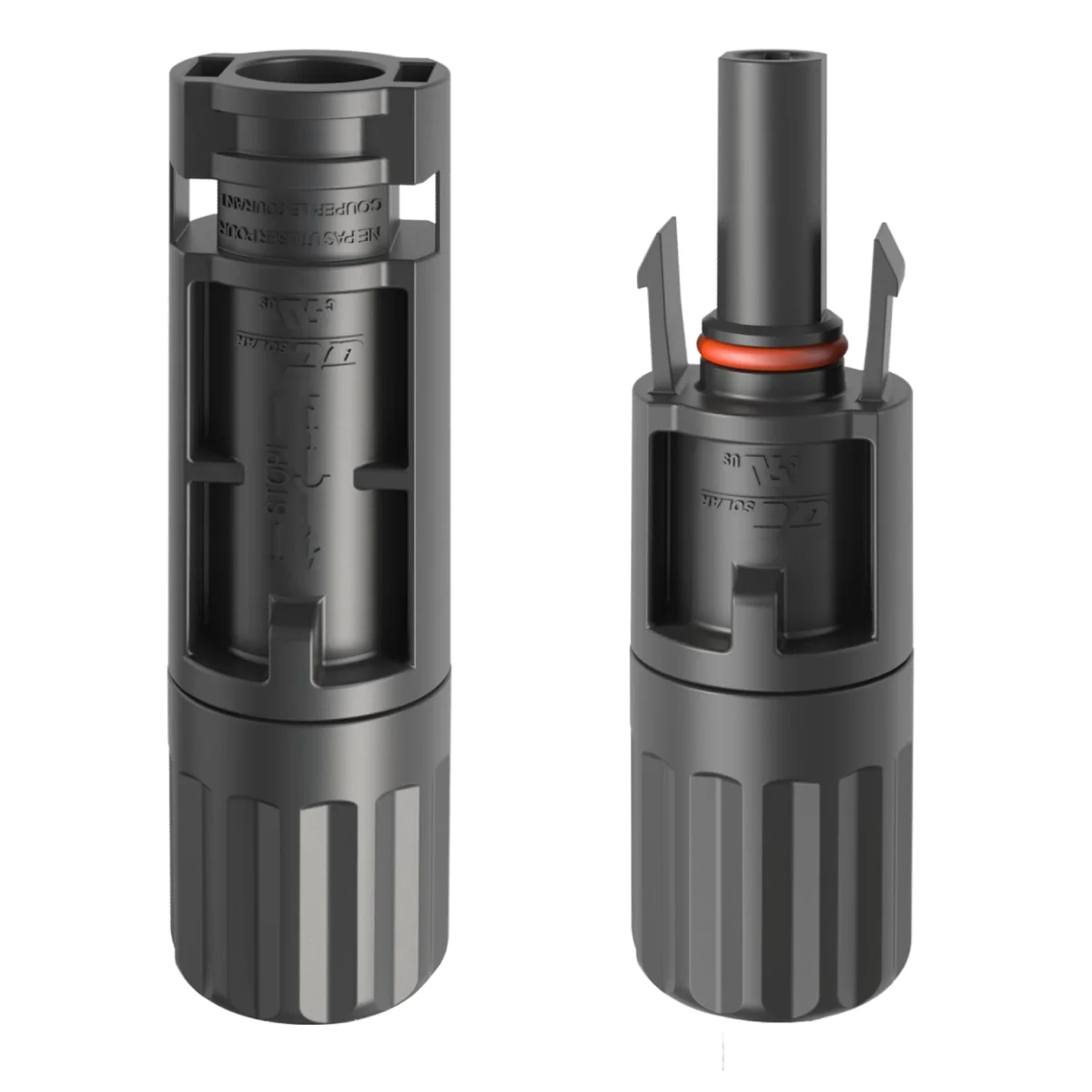

Conector para cableado fotovoltaico comercializado como JA QC4. La documentación adjunta corresponde a la familia QC Solar QC4.10-cds Plus y distingue variantes de contacto, sello y calibre de cable. Antes de seleccionarlo, confirma la variante y el contenido de la unidad vendida: la imagen muestra ambos cuerpos del conector, pero la referencia comercial no especifica un par completo. La corriente admisible depende del cable y de la clasificación indicada en la ficha. El manual exige conexiones compatibles QC Solar; no debe tratarse como un conector MC4 universal ni desconectarse bajo carga.
Datos técnicos revisados
- Aplicación
- Conexiones de cableado fotovoltaico
- Familia de la documentación adjunta
- QC Solar QC4.10-cds Plus
- Tensión nominal de la familia (según ficha)
- 1500 V
- Material de contacto (según ficha)
- Cobre estañado
- Material aislante (según ficha)
- PPE y PA
- Temperatura de la familia (según ficha)
- −40 a +85 °C
- Protección (según manual)
- IP68 sólo acoplado; no para inmersión prolongada
- Corriente y cable admisibles
- Dependen de la variante, calibre y clasificación; consultar ficha
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
