Kit horizontal reforzado ALUMINEXT NXT-SMH2-1135-R para 2 paneles
Estructura y montaje
Referencia: SMOALM1S533
Marca: ALUMINEXT
Modelo: NXT-SMH2-1135-R

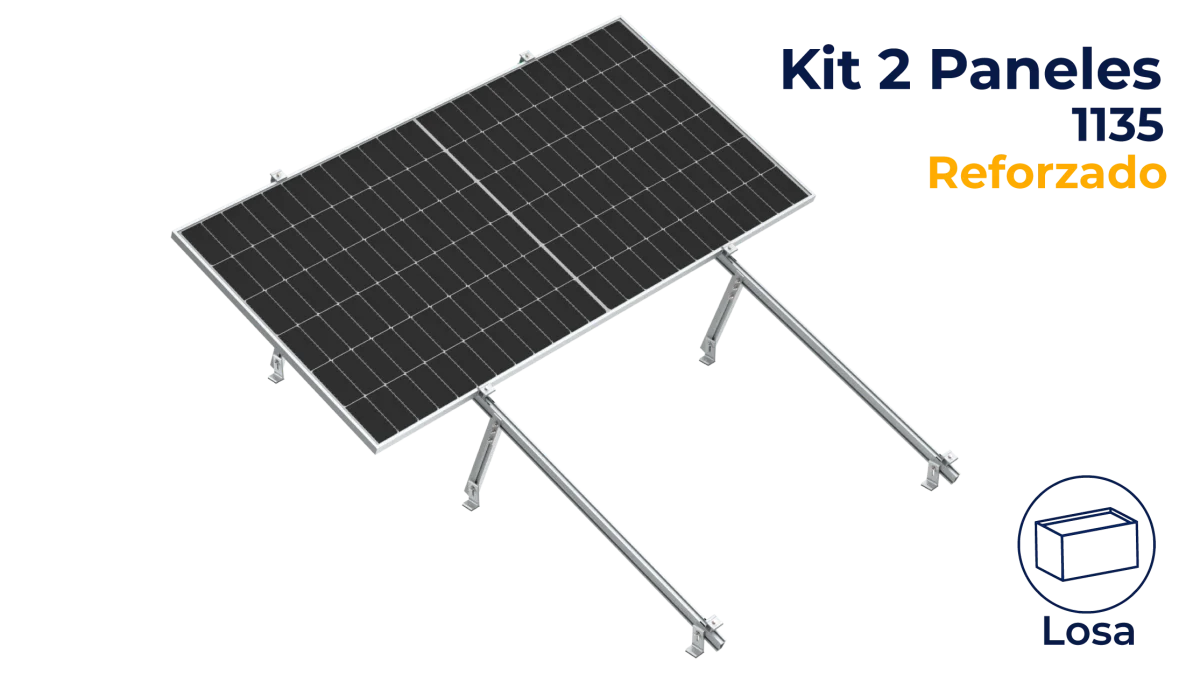

Kit reforzado ALUMINEXT NXT-SMH2-1135-R para 2 paneles horizontales en una columna inclinada a 20°. El plano de montaje de 2026 especifica 6 soportes NXT-LFOOT, 4 conectores NXT-TILT y 2 rieles. Incluye en su despiece un contraviento trasero y clips de conexión NXT-CRC-4. Las tapas de abrazadera se compran por separado.
Datos técnicos revisados
- Capacidad de montaje
- 2 paneles
- Configuración
- Una columna de paneles horizontales
- Versión
- Reforzada
- Inclinación del plano
- 20°
- Ancho nominal del panel
- 1135 mm; cota AM del dibujo: 1134 mm
- Largo máximo indicado en plano
- 2465 mm
- Abrazaderas en plano
- 6 NXT-AUA-30/46-1-UL (marcos de 30–46 mm)
- Soportes en plano
- 6 NXT-LFOOT de 95 mm
- Conectores de inclinación en plano
- 4 NXT-TILT
- Rieles de 4.2 m en plano
- 1 NXT-RX-4200-MILL
- Rieles de 4.8 m en plano
- 1 NXT-RX-4800-MILL
- Clips de cable en plano
- 1 paquete NXT-CLIP-5 (5 clips)
- Terminal de tierra en plano
- 1 NXT-GC-1
- Tapas de riel en plano
- 1 paquete NXT-RXCAP-4 (4 tapas)
- Tapas de abrazadera
- 4 NXT-AUACAP-30 o NXT-AUACAP-35; compra por separado
- Revisión del plano
- 01 · 02/03/2026
- Clips de conexión en plano
- 1 paquete NXT-CRC-4 (4 clips)
- Contraviento trasero en plano
- 1500 mm
- Cortes indicados en plano
- Riel de 4.8 m: dos tramos de 2.4 m. Riel de 4.2 m: un tramo de 1.5 m, dos de 0.81 m y dos de 0.435 m.
