Kit ALUMINEXT NXT-SM8I-20-1135 para 8 paneles
Estructura y montaje
Referencia: SMOALM1S413
Marca: ALUMINEXT
Modelo: NXT-SM8I-20-1135

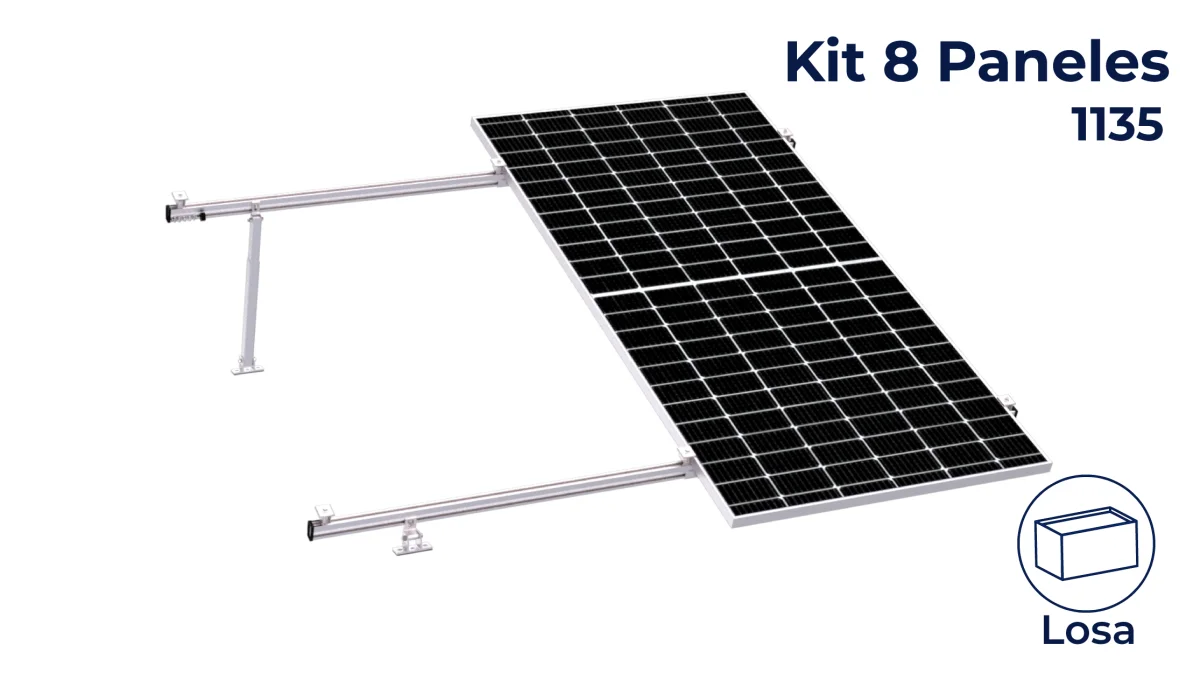

Kit ALUMINEXT NXT-SM8I-20-1135 para ocho paneles verticales en una fila. El plano de marzo de 2026 enumera cuatro rieles de 4.8 m y seis pares de soportes. Hay una discrepancia de inclinación: el encabezado indica 5–15°, mientras que el catálogo anuncia 10–20°. Confirma la revisión suministrada antes de especificar el montaje.
Datos técnicos revisados
- Capacidad de montaje
- 8 paneles
- Configuración
- Una fila, paneles verticales
- Plano de referencia
- NXT-SM8I-20-1135 · 01, 02/03/2026
- Rieles indicados en plano
- 4 NXT-RX-4800-MILL de 4.8 m
- Abrazaderas indicadas en plano
- 18 NXT-AUA-30/46-1-UL
- Empalmes indicados en plano
- 2 NXT-RS
- Terminal de tierra
- 1 NXT-GC-1
- Clips para cable
- 2 paquetes NXT-CLIP-5 (10 clips)
- Tapas de riel
- 1 paquete de 4 tapas
- Soportes frontales indicados en plano
- 6 NXT-LIFT
- Soportes traseros indicados en plano
- 6 NXT-ARL-10-20
- Inclinación
- Por confirmar: plano 5–15°; catálogo 10–20°
- Tapas de abrazadera
- Se compran por separado, según plano
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
