Kit ALUMINEXT NXT-SM7P-1135 para 7 paneles
Estructura y montaje
Referencia: SMOALM1S404
Marca: ALUMINEXT
Modelo: NXT-SM7P-1135

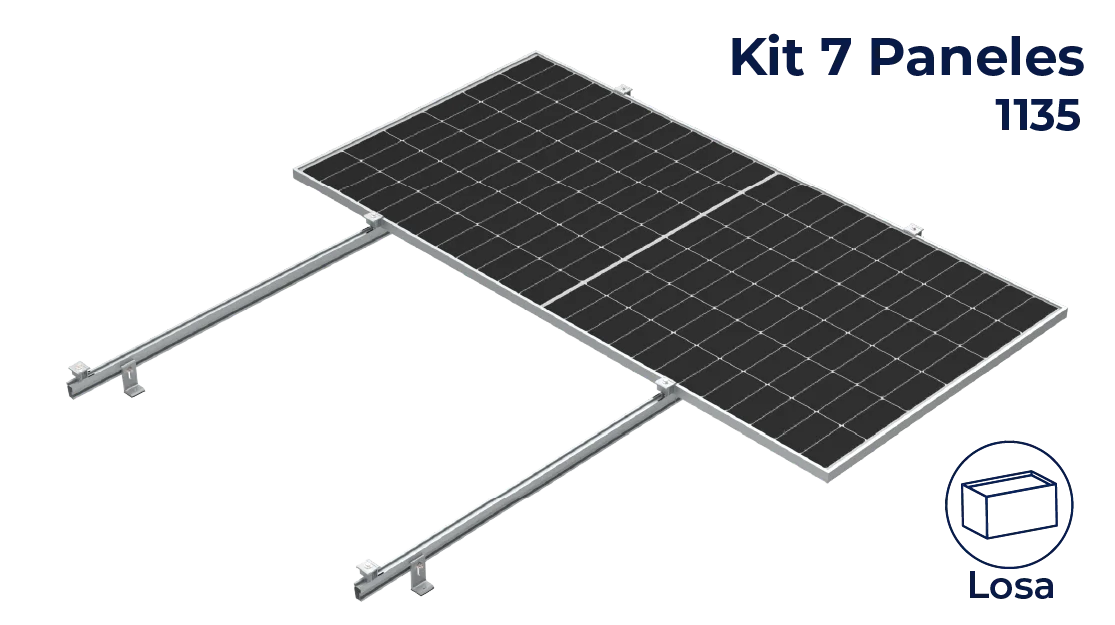

Estructura coplanar ALUMINEXT para 7 paneles verticales en una fila. El plano de la versión estándar NXT-SM7P-1135 especifica 10 soportes NXT-LFOOT de 95 mm, 16 abrazaderas y 4 rieles. El despiece incluye 2 empalmes NXT-RS.
Datos técnicos revisados
- Capacidad de montaje
- 7 paneles
- Configuración
- Una fila, paneles verticales
- Versión
- Estándar
- Inclinación del montaje
- 0° (coplanar)
- Soportes L
- 10 NXT-LFOOT de 95 mm
- Abrazaderas
- 16 NXT-AUA-30/46-1-UL
- Terminal de tierra
- 1 NXT-GC-1
- Clips para cable
- 2 paquetes NXT-CLIP-5 (10 clips)
- Tapas de riel
- 1 paquete de 4 tapas
- Documento de referencia
- Plano revisión 01, 02/03/2026
- Rieles de 4.2 m
- 4 NXT-RX-4200-MILL
- Empalmes
- 2 NXT-RS
- Tapas de abrazadera en el plano
- 4 NXT-AUACAP-30 o 35, según espesor del módulo
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
