Kit coplanar ALUMINEXT NXT-SM5P-1303 para 5 paneles
Estructura y montaje
Referencia: SMOALM1S445
Marca: ALUMINEXT
Modelo: NXT-SM5P-1303

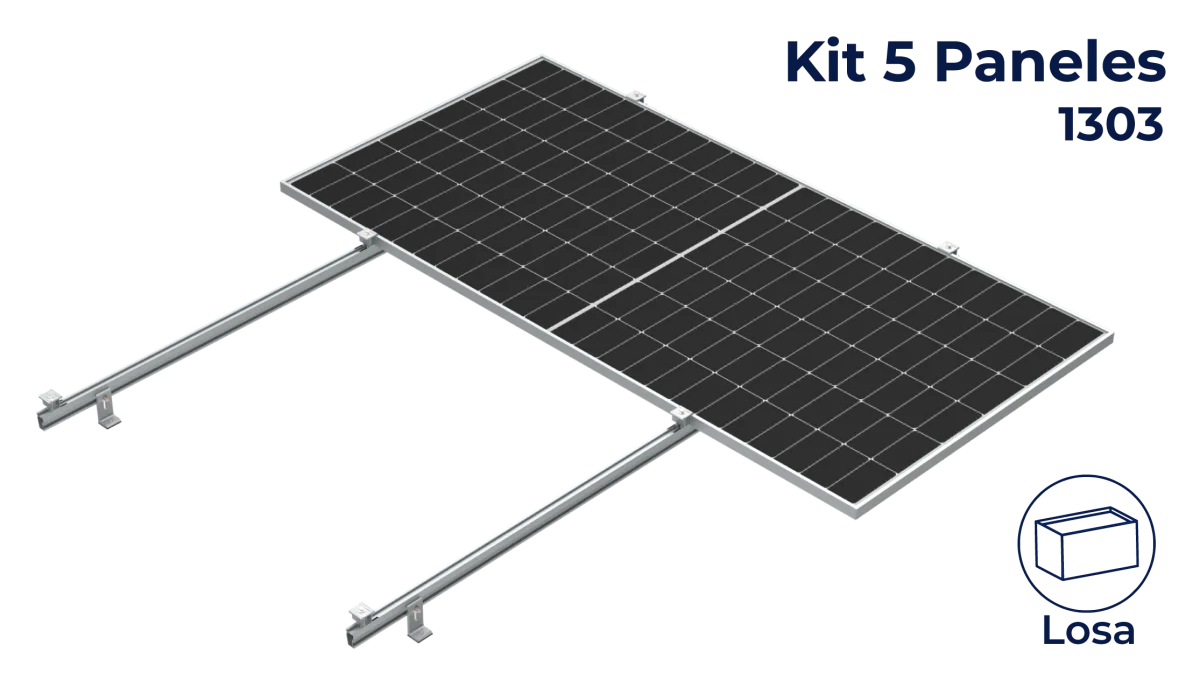

Kit coplanar ALUMINEXT NXT-SM5P-1303 para 5 paneles verticales en una fila, de hasta 1303 mm de ancho. El plano del 29/05/2023 identifica 10 soportes, 12 abrazaderas y 3 rieles. Es una referencia histórica: confirma la revisión suministrada antes de definir componentes o cortes.
Datos técnicos revisados
- Capacidad de montaje
- 5 paneles
- Configuración
- Una fila, paneles verticales
- Montaje indicado en plano
- Coplanar, 0°
- Ancho del panel indicado en plano
- Hasta 1303 mm
- Documento de referencia
- Plano histórico del 29/05/2023
- Revisión suministrada
- Por confirmar; el despiece enlazado corresponde a 2023
- Rieles de 4.2 m en plano 2023
- 1 NXT-RX-4200-MILL
- Rieles de 4.8 m en plano 2023
- 2 NXT-RX-4800-MILL
- Soportes en plano 2023
- 5 paquetes NXT-SL-2 (10 soportes)
- Abrazaderas en plano 2023
- 6 paquetes NXT-AUA-30/46-2 (12 abrazaderas)
- Clips en plano 2023
- 3 paquetes NXT-CLIP-5 (15 clips)
- Terminal de tierra en plano 2023
- 1 NXT-GC-1
- Empalmes en plano 2023
- 1 paquete NXT-ER-2 (2 empalmes)
- Corte indicado en plano 2023
- Un riel de 4.2 m en dos tramos de 2.1 m
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
