Kit ALUMINEXT NXT-SM2X10-1303 para 20 paneles en dos filas
Estructura y montaje
Referencia: SMOALM1S477
Marca: ALUMINEXT
Modelo: NXT-SM2X10-1303

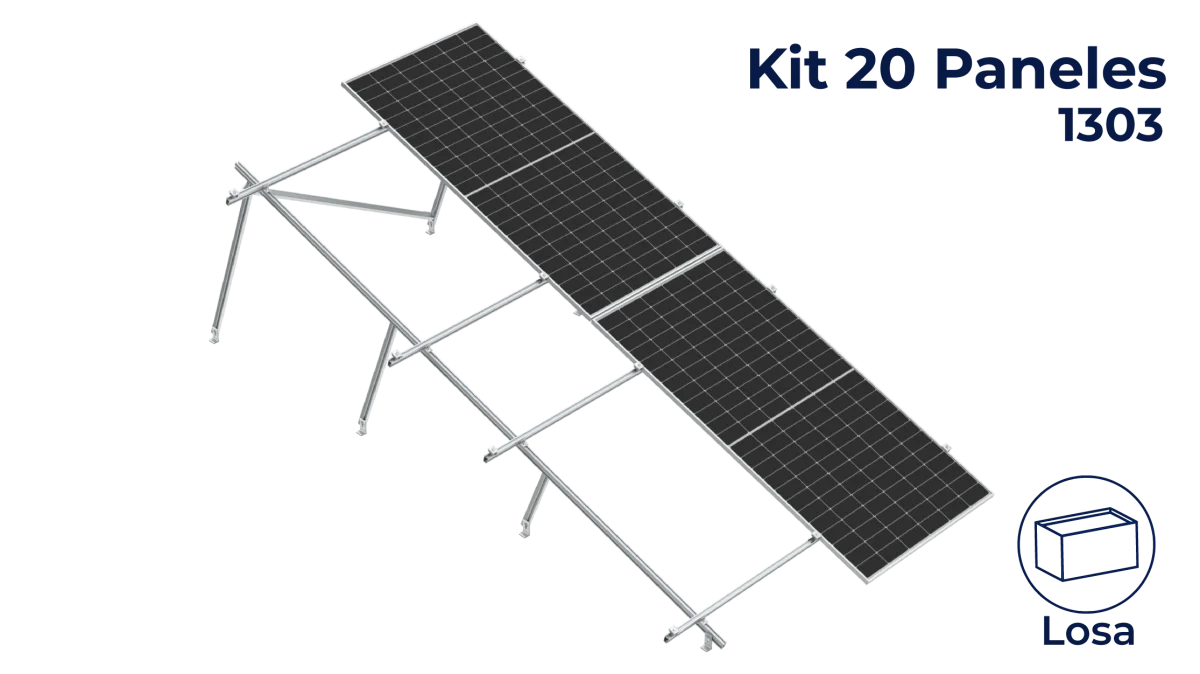

Estructura ALUMINEXT NXT-SM2X10-1303 para 20 paneles verticales, en dos filas de 10, de hasta 1303 mm de ancho. El plano del 26/05/2023 muestra una inclinación de 20° y una línea frontal de rieles de 13800 mm, formada por tramos de 4200 + 4800 + 4800 mm. Es una referencia histórica: confirma la revisión suministrada antes de definir cortes, anclajes o componentes.
Datos técnicos revisados
- Capacidad de montaje
- 20 paneles
- Configuración
- Dos filas de 10 paneles verticales
- Ancho de panel en plano
- Hasta 1303 mm
- Inclinación del plano
- 20°
- Línea frontal de rieles (plano histórico)
- 13800 mm
- Tramos de esa línea (plano histórico)
- 4200 + 4800 + 4800 mm
- Marcos de panel en plano
- 30–46 mm
- Material de rieles en plano
- Aluminio 6105-T6, acabado mill finish
- Documento de referencia
- Plano histórico del 26/05/2023
- Revisión suministrada
- Por confirmar; el plano disponible es de 2023
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
