Kit coplanar ALUMINEXT NXT-SM10P-1303 para 10 paneles
Estructura y montaje
Referencia: SMOALM1S449
Marca: ALUMINEXT
Modelo: NXT-SM10P-1303

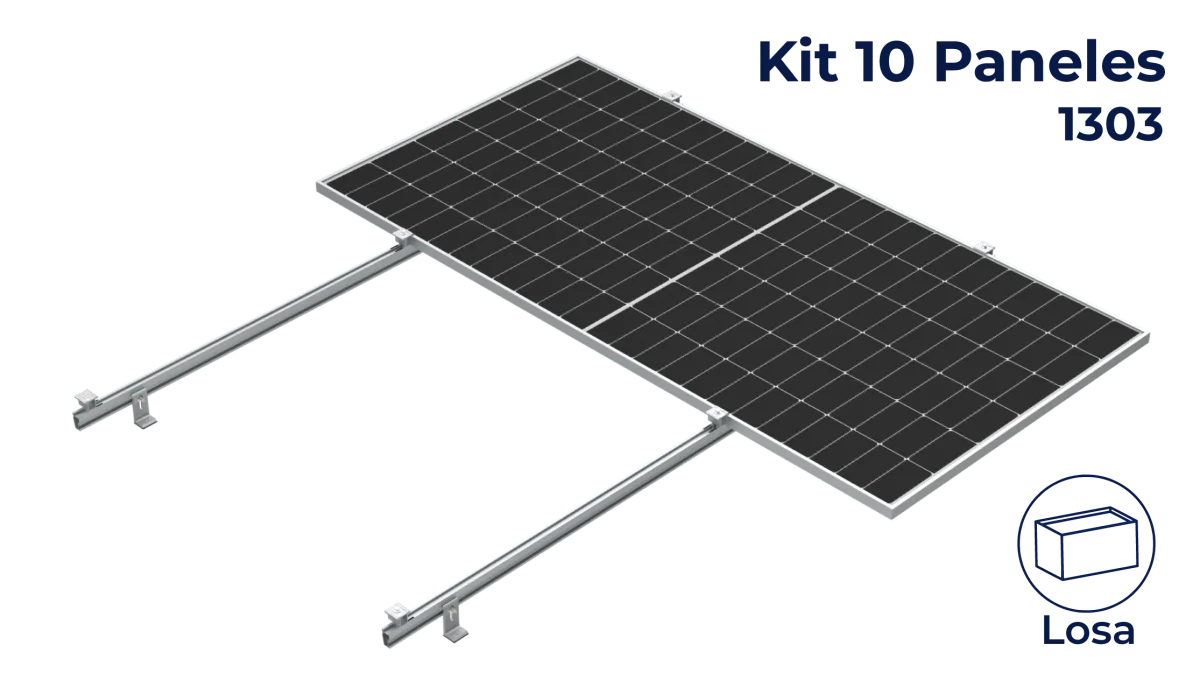

Kit coplanar ALUMINEXT NXT-SM10P-1303 para 10 paneles verticales en una fila, de hasta 1303 mm de ancho. El plano del 29/05/2023 identifica 16 soportes, 22 abrazaderas y 6 rieles. Es una referencia histórica: confirma la revisión suministrada antes de definir componentes o cortes.
Datos técnicos revisados
- Capacidad de montaje
- 10 paneles
- Configuración
- Una fila, paneles verticales
- Montaje indicado en plano
- Coplanar, 0°
- Ancho del panel indicado en plano
- Hasta 1303 mm
- Documento de referencia
- Plano histórico del 29/05/2023
- Revisión suministrada
- Por confirmar; el despiece enlazado corresponde a 2023
- Rieles de 4.2 m en plano 2023
- 2 NXT-RX-4200-MILL
- Rieles de 4.8 m en plano 2023
- 4 NXT-RX-4800-MILL
- Soportes en plano 2023
- 8 paquetes NXT-SL-2 (16 soportes)
- Abrazaderas en plano 2023
- 11 paquetes NXT-AUA-30/46-2 (22 abrazaderas)
- Clips en plano 2023
- 5 paquetes NXT-CLIP-5 (25 clips)
- Terminal de tierra en plano 2023
- 1 NXT-GC-1
- Empalmes en plano 2023
- 2 paquetes NXT-ER-2 (4 empalmes)
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
