Kit ALUMINEXT NXT-SM10I-30-1135 para 10 paneles
Estructura y montaje
Referencia: SMOALM1S431
Marca: ALUMINEXT
Modelo: NXT-SM10I-30-1135

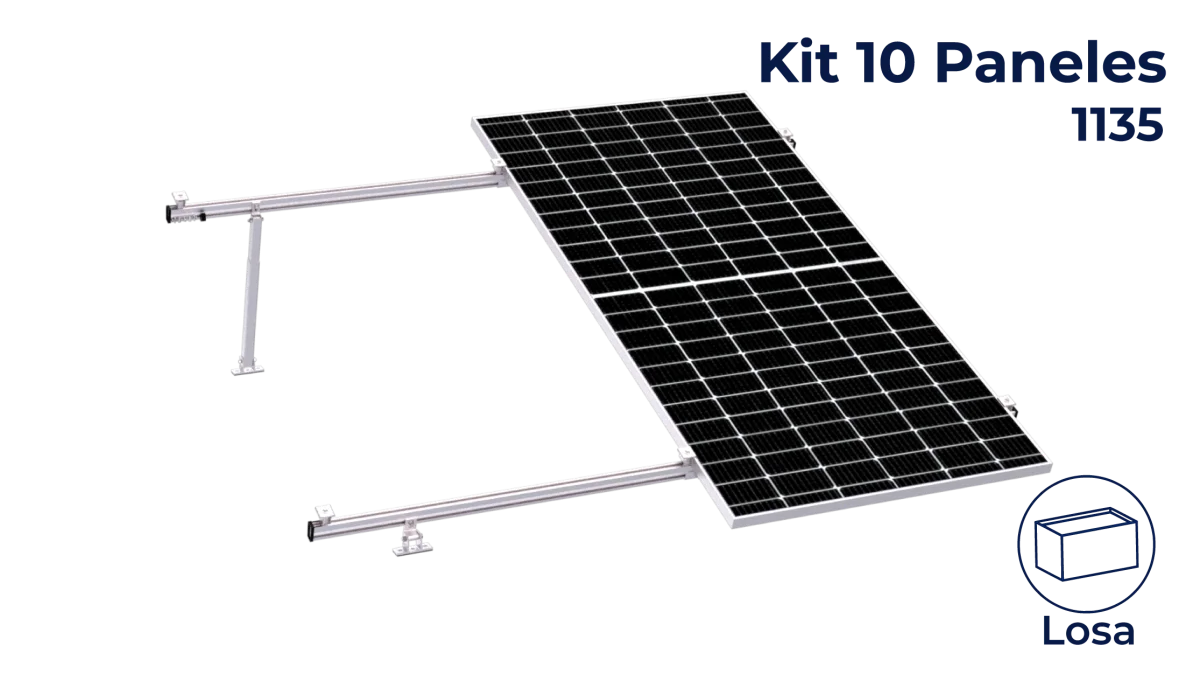

Kit de estructura ALUMINEXT para diez paneles en una fila, versión estándar. El despiece indica 9 soportes frontales NXT-LIFT y 9 traseros NXT-ARL-15-30, además de 22 abrazaderas y cinco rieles. La inclinación necesita aclaración: el catálogo anuncia 15–30°, pero el encabezado del plano indica 15–25°.
Datos técnicos revisados
- Capacidad de montaje
- 10 paneles
- Configuración
- Una fila, paneles verticales
- Versión
- Estándar
- Rieles de 4.8 m
- 4 NXT-RX-4800-MILL
- Rieles de 4.2 m
- 1 NXT-RX-4200-MILL
- Corte indicado
- Riel de 4.2 m en dos tramos
- Abrazaderas
- 22 NXT-AUA-30/46-1-UL
- Empalmes
- 4 NXT-RS
- Terminal de tierra
- 1 NXT-GC-1
- Clips para cable
- 2 paquetes NXT-CLIP-5 (10 clips)
- Tapas de riel
- 1 paquete de 4 tapas
- Documento de referencia
- Plano revisión 01, 02/03/2026
- Soportes frontales
- 9 NXT-LIFT
- Soportes traseros
- 9 NXT-ARL-15-30
- Tapas de abrazadera
- NXT-AUACAP-30 o 35: se compran por separado según el plano
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
