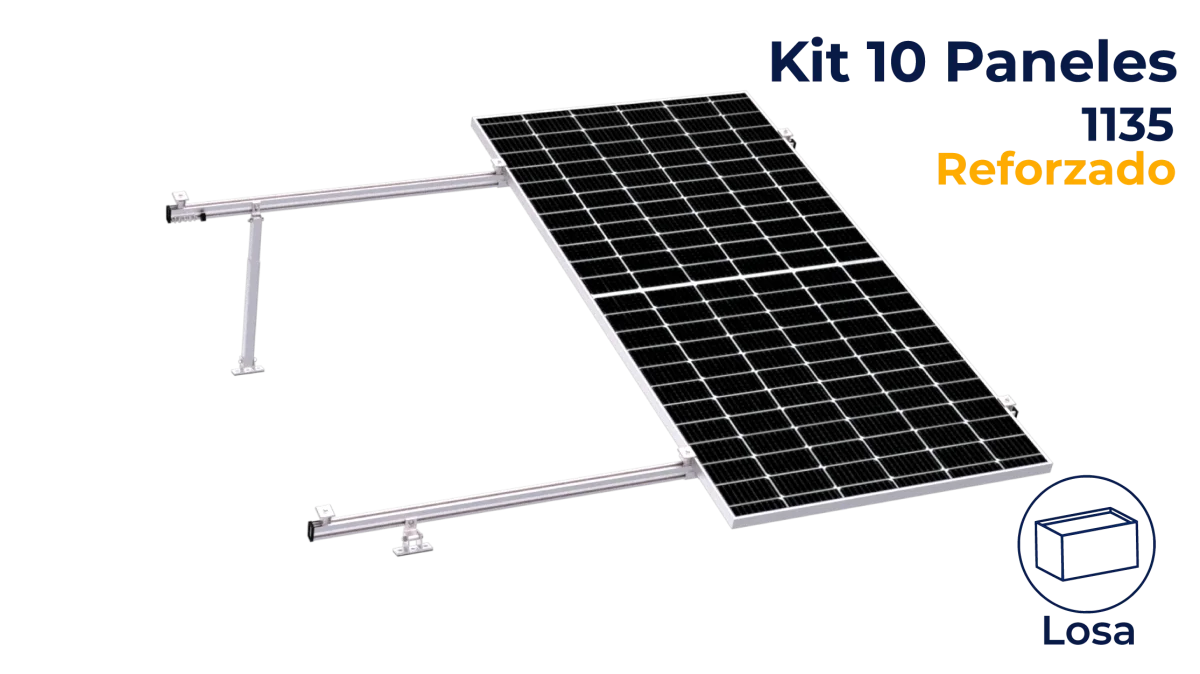

Kit reforzado ALUMINEXT NXT-SM10I-20-1135-R para 10 paneles
Estructura y montaje
Referencia: SMOALM1S496
Marca: ALUMINEXT
Modelo: NXT-SM10I-20-1135-R
Kit de montaje reforzado para una fila de 10 paneles solares. El listado del plano incluye 5 rieles, 12 soportes frontales elevados, 12 soportes traseros y 22 abrazaderas universales para marcos de 30 a 46 mm. La configuración utiliza 4 empalmes NXT-RS. Los paneles no aparecen en el listado de componentes y las tapas de abrazadera se compran por separado. La inclinación requiere aclaración: el plano indica 5–15° y la descripción comercial 10–20°.
Datos técnicos revisados
- Capacidad de montaje
- 10 paneles
- Configuración
- Una fila
- Rieles del listado
- 4 NXT-RX-4800-MILL de 4.8 m; 1 NXT-RX-4200-MILL de 4.2 m
- Corte indicado en plano
- Cortar un riel NXT-RX-4200-MILL a la mitad
- Soportes frontales
- 12 NXT-LIFT
- Soportes traseros
- 12 NXT-ARL-10-20
- Empalmes
- 4 NXT-RS
- Abrazaderas
- 22 NXT-AUA-30/46-1-UL
- Espesor de marco para abrazaderas
- 30 a 46 mm
- Terminal de tierra
- 1 NXT-GC-1 para 2 cables
- Sujeción de cable
- 2 paquetes NXT-CLIP-5 con 5 clips cada uno
- Tapas de riel
- 1 paquete NXT-RXCAP con 4 tapas
- Tapas de abrazadera
- Se compran por separado según plano
- Inclinación
- Por confirmar: plano 5–15°; nombre comercial 10–20°
- Condiciones del plano
- Edificio de hasta 10 m; instalación a 1.5 m del borde del techo
- Posición de rieles
- Ajustar a la zona de abrazaderas del manual del panel
Precio, disponibilidad, compatibilidad y envío por confirmar. Vista local de reconstrucción, sin pagos ni envío de solicitudes.
